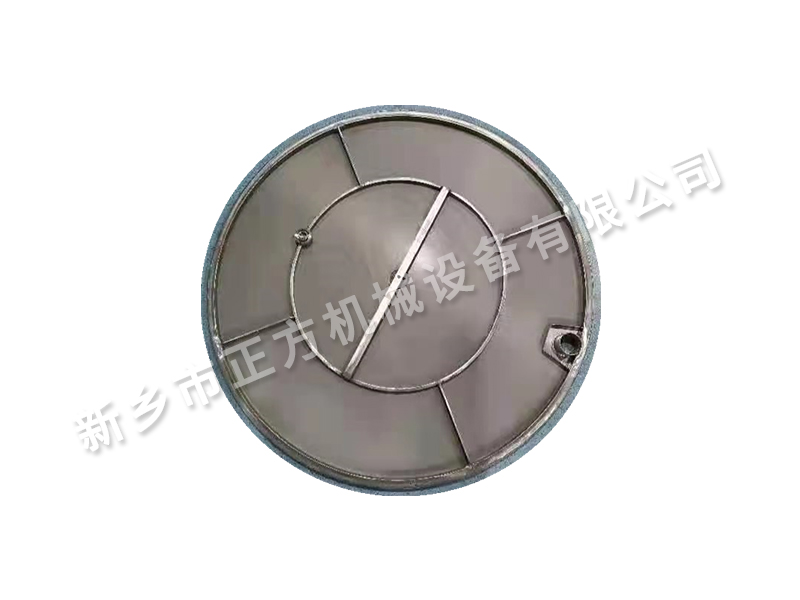

超聲波網架針對特種物料一對一設計制造，外表直觀像銅錢造型，有外置式（散熱好）和內置式（共振效果好）區分，共振環預先焊接換能器底座（材質須于共震環一致）。超聲波網架粘結篩網需提前用80#百葉片處理，甚至做拉毛處理，高標號篩網的粘結面粘附效果美觀強度高，低標號篩網粘結處理的網架壽命短，由于絲徑較粗需將網架做拉毛處理。以上結果經多年經驗，獲得可靠數據。
類別：空芯結構重量輕、經濟合理，實芯結構鋼度大、使用更耐久。
材料特點: 不銹鋼201強度略高于304，SUS304防腐耐酸堿可塑性高，316L抗腐蝕性更優良，塑性高方便加工，斷面焊接不需退火處理。
內力分析：共振環略高于外網環，形成一個微型拱橋結構、坡道角度大于等于3°更適合顆粒沿坡道走向做漸擴散運動。
幾何不變性：支撐情況還可分為多點支撐，目前采用的是對稱動力荷載。
結構介紹：外網環剖面逞大寫P樣，外網環連接橋架支撐與共振環節點焊接的空間結構，橋架支撐由3-5個應力釋放孔根據每批次材質不同孔距及多少也不同。內置網架由振蕩器連接膠管順時針120-160°引出。外置網架與共振環焊接變幅桿引出通過出線嘴，出線嘴內襯聚四氟墊以備密封，篩網使用期限與同類產品比較延長一倍以上。超聲波專用網架兼容性好，自動接受調節程度較高。
