TXC-5液晶超聲波篩分系統使用說明
1. 概述：
超聲波篩分系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的有效的解決方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。
2. 結構：

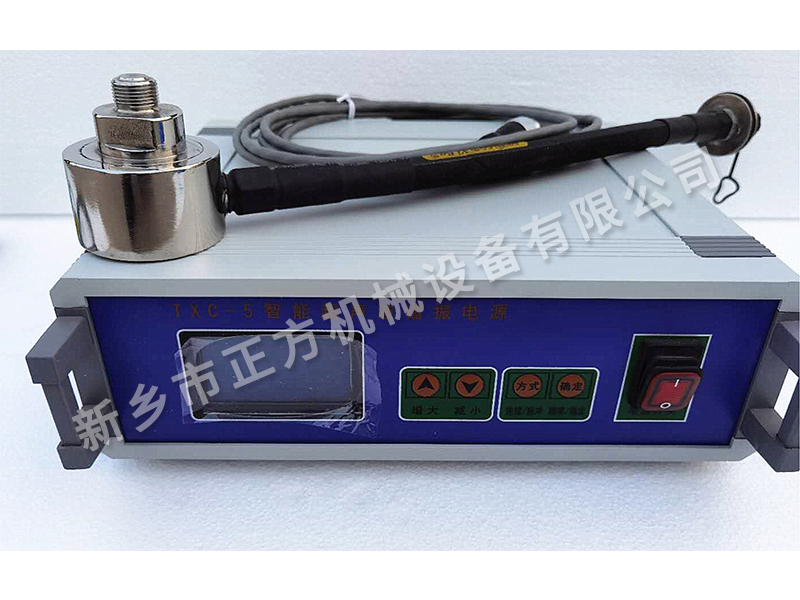

超聲波諧振電源： 液晶顯示窗口，38KHz高頻大功率超聲波諧振電源。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蕩器發熱量低，工作狀態穩定。
l 高頻數據連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。
l 連接器： 航空連接插件。
l 振蕩器： 高性能超聲波轉換器件（換能器）。
l 超聲波網架： 由外網架連接橋架支撐與共振環組成。
l 篩網： 適用于10目~635目。
3. 基本工作原理：
超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將機械振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。
4. 一般技術數據：
超聲波諧振電源：
4.1 電源輸入： 交流220V±10% 50~60Hz
4.2 整機電流： ≤0.6A
4.3 高頻電流： ≤0.5A
4.4 工作頻率： 38KHz
4.5 工作模式： 連續、 脈沖
4.6 環境溫度： -10~40℃
5. 使用說明：
5.1 超聲波控制儀與旋振篩配套使用分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。
5.2 超聲波諧振電源接線盒中有紅色（正極）和黑色（負極）接線柱，請分別把超聲波連接電纜的紅色與藍色線與之連接，并檢查連接可靠。連接電纜的航空插頭端與振蕩器連接，并保證密封固定牢固。
5.3 超聲波諧振電源及超聲波連接電纜線，檢查無誤后打開超聲波船型開關。隨著一聲“滴”的聲響，超聲波諧振電源起動，液晶窗口顯示“歡迎使用……”，并進入自檢狀態。幾秒鐘后窗口顯示工作電流，頻率自動搜索，20秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，振感明顯。
5.4 超聲波諧振電源共有2種工作方式：連續工作方式（液晶窗口第三行顯示：“方式： 連續n”，n為1~9數字）和脈沖工作狀態（液晶窗口第三行顯示：“方式： 脈沖n”，n為1~2數字），正常為連續工作狀態。在連續工作狀態下，按“方式”鍵，進入脈沖工作狀態。在脈沖狀態下按“方式”鍵，返回連續工作狀態。
5.4.1 連續工作狀態：
連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（ 、 ）可以進行功率變換，其中連續9檔功率大，連續1功率?。ㄟx好功率檔位后按“確定”鍵進行確認，此狀態記憶保存，并重新進行一次頻率調整）。請依據使用現場情況選擇適當?shù)墓β省?/span>
5.4.2 脈沖工作狀態：
在連續工作狀態下按“方式”鍵進入脈沖工作狀態。
脈沖工作狀態設有2檔（脈沖1、脈沖2），脈沖2檔比脈沖1檔脈沖間隔時間稍長。在脈沖工作狀態下按調節按鍵，可以進行檔位變換，選好檔位后按“確定”鍵確認，此狀態保存。在脈沖狀態下按“方式”鍵，返回到連續工作狀態。
6、 其它注意事項：
在使用超聲波振動系統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞。
6.1 超聲波諧振電源工作輸入電壓為交流220V。超聲波功率輸出由機箱后面板接線盒引出線。其中棕（紅）色為“+”極，蘭（黑）色為“-”極。接線時一定要注意電壓極性。
6.2 在能夠滿足生產要求的情況下，功率檔位調低些較好。
6.3 網架沒有負載即網架沒有粘網的時候，請勿開通超聲波電源。否則，容易造成電源過流和網架及振蕩器的損壞。
6.4 篩網一定要繃緊，否則影響超聲波輸出及振動效果，建議使用裝網工裝粘網。
6.5振蕩器引出線航空插頭插好后把螺絲上緊（航空插頭螺絲不鎖緊，長期振動會造成螺紋磨損，進而導致插頭故障），并用絕緣膠帶纏好，防止導電粉體進入。
6.6 振蕩器膠管呈弧形向框體外引出，注意膠管與底框保持一定距離。
6.7 在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與網架是否旋緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮。
6.8 如果物料導電，請把超聲波連接線加長，將超聲波諧振電源與篩分現場隔離，以防止物料進入電源箱內引起短路。
6.9 如發現機箱中風扇噪音大，或轉動不暢，請更換風扇。機箱放在通風處，勿包裹或覆蓋其它物品，低溫情況下可適當包裹。
6.10更換篩網時，網架內環（共振環）上的殘膠用請用角磨機配80#百葉片打磨，以保證共振環的重復使用。
6.11 每組超聲波包括諧振電源，振蕩器，網架。三者請編號配套使用效果更佳，勿與其它超聲波混淆。
7．超聲波分機常見故障及處理：
序號 | 故障現象 | 可能原因 | 處理方法 |
1 | 打開電源開關后，超聲波諧振電源無顯示，超聲波不工作。 | 1、220V電源沒電 2、電源線斷路 3、諧振電源保險管燒斷 4、諧振電源船型開關故障。 | 1、檢查220V電源 2、檢查電源線，如有斷路，更換或維修。 3、更換保險管 4、更換船型開關 |
2 | 網面無振動。 | 1、 超聲波諧振電源與振蕩器之間的連線斷路。 2、 連接線插頭進水受潮或進入導電物質被擊穿。 3、 振蕩器故障 | 1、 用萬用表檢查連接線及插頭（a: 連接線紅棕色線與插頭1位相通，蘭（黑）色線與插頭2位相通。兩線間絕緣電阻不低于1MΩ。 b: 振蕩器與連接線接好，把萬用表放到測電容檔上，測量振蕩器兩出線間的電容，容值應當大于4nF，否則表明連接線到換能器至少有一根線斷。） 2、 檢查連接插頭，如有斷路短路及時修復檢查電纜及插頭絕緣值，如電阻小于1MΩ則更換插頭。 3、 檢測方法如1，2所示。 故障無法排除請返廠維修 |
